VerteilenFME Flow Komponenten

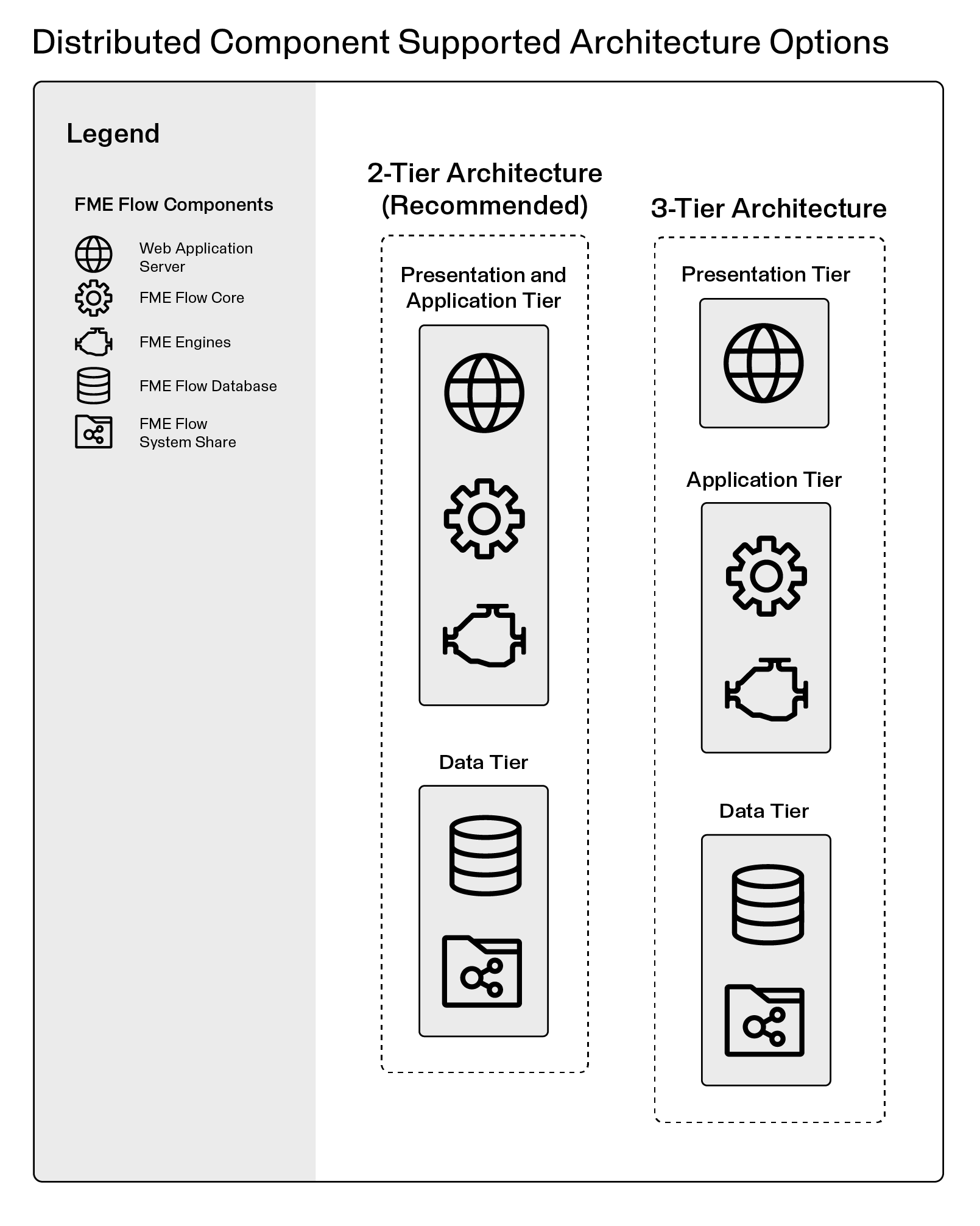

Sie können die Komponenten einerFME Flow Installation, um eine n-Tier-Architektur zu erreichen. Es werden sowohl 2-Tier- als auch 3-Tier-Konfigurationen unterstützt:

Mouseover für Diagramm:

In einer 2-Tier-Architektur führt ein Apache Tomcat Web-Anwendungsserver dieFME FlowWebdiensteund wird neben dem installiertFME FlowKern UndFME-Motoren. Nur dieFME FlowDatenbank wird separat installiert, zusammen mit einem Remote-Dateisystem für dieFME Flow Systemfreigabe.

Installieren des Webanwendungsservers auf demselben Hostcomputer wie derFME Flow Core ist die empfohlene Architektur für eine verteilte Installation.

Eine 3-Tier-Architektur trennt den Web-Anwendungsserver von einem anderen Hostcomputer und trennt so die Präsentations- und Anwendungsebenen.

In einem 2- oder 3-Tier-Szenario können Sie die folgenden Komponenten bereitstellen und verwalten:

Der vom Installationsprogramm bereitgestellte Webanwendungsserver ist Apache Tomcat. Optional können SieStellen Sie Ihren eigenen Webanwendungsserver bereit, anstatt die mit dem Installationsprogramm gelieferte Version zu verwenden.
DerFME Flow Die Datenbank kann auf einem PostgreSQL-Datenbankserver gehostet werden, der vom Installer bereitgestellt wird, oder Sie könnenKonfigurieren Sie die Datenbank auf Ihrem eigenen Server mit PostgreSQL (empfohlen), Microsoft SQL Server oder Oracle. Wenn Sie einen Oracle-Datenbankserver verwenden, müssen SieHolen Sie sich den Oracle Database JDBC-Treiber.

NotizPostgreSQL ist der empfohlene Datenbankserver mitFME Flow, bietet durch gezielte Optimierungen verbesserte Leistung und Stabilität.

Ein Remote-Dateisystem zum Hosten derFME Flow System Share, das Folgendes umfasst:Repositorien UndRessourcen.

NotizObwohl dieFME Flow Datenbank und Systemfreigabe verfügen standardmäßig nicht über Datenredundanz. Dies kann von Ihrer Organisation eingerichtet werden.

WarnungWir empfehlen, den Webanwendungsserver auf einem System zu installieren, das mit der gleichen Zeitzone synchronisiert ist wie dasFME Flow Kern. Unterschiedliche Zeitzonen können zu falschen Zeitpunkten führenFME FlowZeitplan Auslöser.

Empfohlene 2-Tier-Architektur

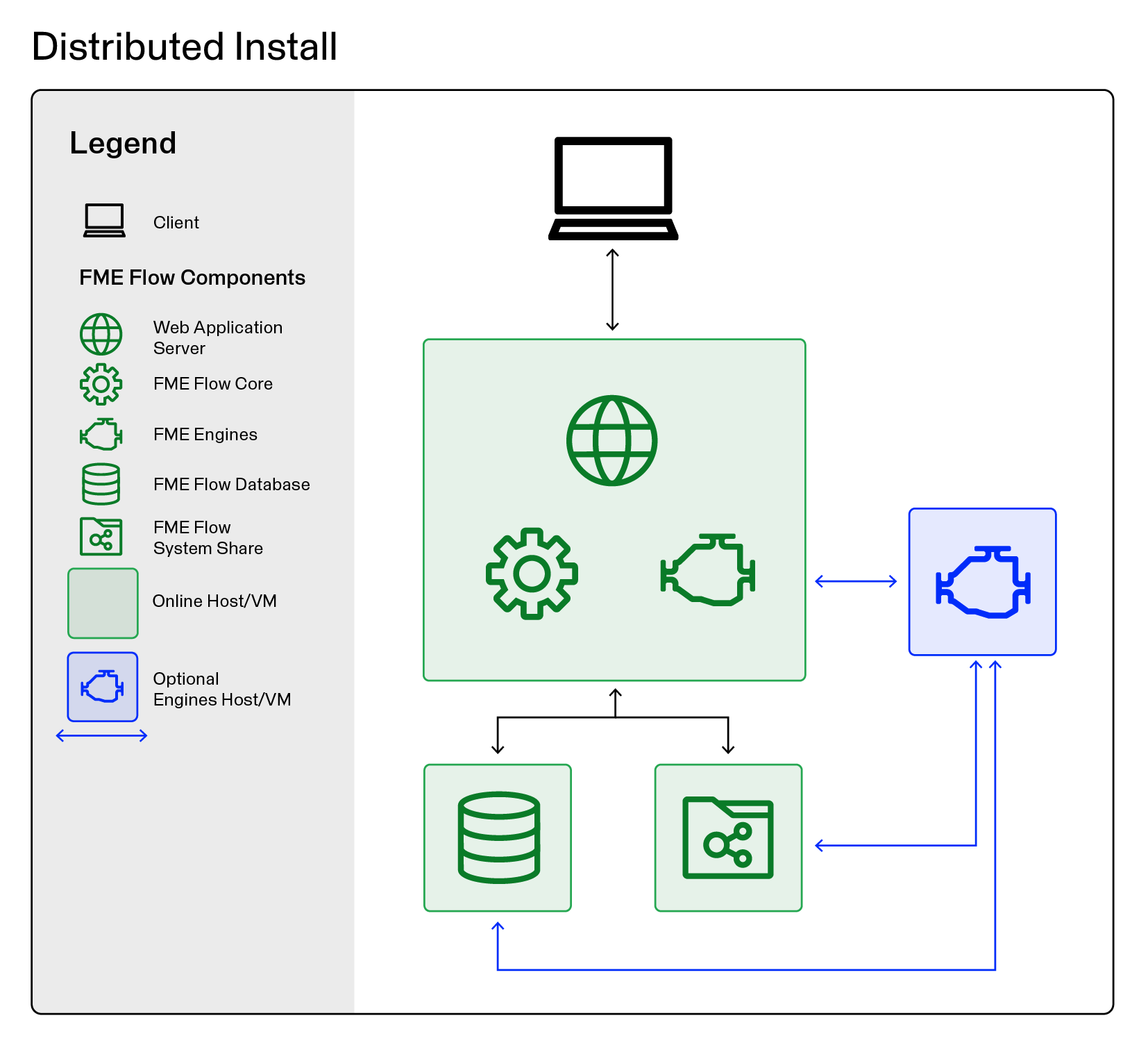

Dieses Diagramm zeigt die empfohlene 2-Tier-Architektur mit dem Web-Anwendungsserver,FME Flow Core und FME Engines laufen auf demselben Host und separate Server für dieFME Flow Datenbank undFME Flow Systemfreigabe. Optional können SieFME-Engines auf einer separaten Maschine hinzufügen oder ZugriffRemote Engines-Dienste.

Mouseover für Diagramm:

Implementierung einer verteilten Architektur

Führen Sie eine verteilte Installation vonFME Flow nach dem 2-Tier- oder 3-Tier-Verfahren:

Oder nach einerÄußern Installation, führen Sie bei Bedarf die folgenden Neukonfigurationen durch:
